Choisissez une machine à tubes en carton spiralés en comparant cinq facteurs clés à votre production : la plage de diamètres de tubes (par ex. Φ20–250mm), le nombre de couches de papier et l'épaisseur de paroi (par ex. 3–6 couches, 1–4mm), la vitesse de production (par ex. 1–25 m/min), la méthode d'encollage (l'encollage par grattage double face avec circulation automatique est recommandé) et la qualité de la commande électrique (PLC/onduleur/servo de marque tel que Mitsubishi + codeur OMRON). Une conception à double tête double la capacité avec seulement 1 à 3 opérateurs, ce qui en fait l'option la plus économique pour les usines de tubes de moyenne et grande envergure.
Points clés
- Les machines de bobinage spiralé forment des tubes solides en enroulant 3 à 6 couches de papier selon un angle ; le nombre de couches et la qualité de la colle déterminent la résistance du tube.
- Vérifiez la plage de diamètres réels, l'épaisseur de paroi, la vitesse et la méthode de coupe avant l'achat — elles déterminent les produits que vous pouvez vendre.
- L'encollage double face avec circulation de colle surpasse le revêtement simple face : liaison uniforme, moins de gaspillage de colle, pas de delamination.
- Les composants électriques de marque (PLC/onduleur/servo Mitsubishi, codeur OMRON) garantissent un taux de panne plus faible et un fonctionnement continu plus long.
- La coupe hydraulique à couteau circulaire unique offre des extrémités de tube propres et sans bavures.
- Les machines à double tête doublent presque la production avec seulement 1 à 3 travailleurs — le coût par tube le plus bas pour une production à grand volume.
- Les moules sont interchangeables, de sorte qu'une machine peut passer de tubes d'emballage fins à des mandrins industriels lourds.
Comment fonctionne une machine à tubes en carton spiralés
Une machine à tubes en carton spiralés alimente en continu des bandes de papier kraft par un poste d'encollage, puis les enroule autour d'un moule en acier rotatif à un angle de spirale défini. Au fur et à mesure que les couches s'accumulent, la paroi du tube atteint l'épaisseur requise. Un couteau circulaire hydraulique coupe automatiquement le tube formé à la longueur voulue. Le cycle complet — alimentation en papier, encollage double face, bobinage spiralé, façonnage et coupe — s'exécute en un seul flux de travail, ce qui explique pourquoi ces machines produisent une rotondité constante et une forte stabilité structurelle.

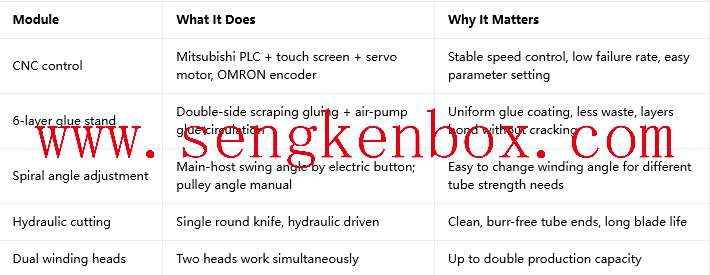

Points forts technologiques d'un modèle CNC moderne
Six facteurs clés à vérifier avant d'acheter
① Plage de diamètres de tubes
Vérifiez le diamètre intérieur maximal et minimal. Une machine avec une plage de Φ20–250mm couvre les mandrins pour ruban adhésif, mandrins pour film, bobines textiles et grands pots d'emballage sur une seule ligne. Les moules sont changés pour changer les tailles, veuillez donc confirmer le jeu de moules inclus.
② Couches de papier et épaisseur de paroi
La plupart de la production nécessite 3 à 6 couches et une épaisseur de paroi de 1 à 4 mm. Plus de couches signifient des tubes plus solides mais une vitesse plus lente et une consommation de colle plus élevée. Choisissez la plage qui correspond à vos produits les plus vendus, et non la plus large possible.
③ Vitesse de production
La vitesse typique est de 1 à 25 m/min avec régulation de vitesse par conversion de fréquence (onduleur). Une vitesse plus rapide réduit le coût par mètre, mais la stabilité compte plus que la vitesse de pointe — demandez la production réelle en marche continue, et non les chiffres de pointe.
④ Système d'encollage

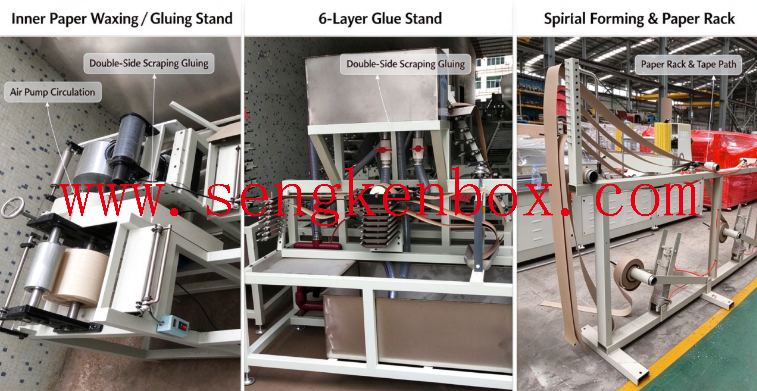

L'encollage par grattage double face avec circulation automatique de la colle est la norme en matière de qualité. Il enduit les deux faces de manière homogène, économise la colle et empêche le delamination. Vérifiez également si les postes de paraffinage/encollage du papier intérieur et d'encollage du papier extérieur sont séparés — cela prend en charge les produits complexes comme les boîtes de qualité alimentaire.
⑤ Méthode de coupe
La coupe hydraulique à couteau circulaire unique produit des extrémités propres sans bavures. Certaines machines moins chères utilisent une coupe manuelle ou électrique, ce qui ralentit la production et endommage les extrémités des tubes.
⑥ Qualité de la commande électrique
Les composants de marque (onduleur/PLC/écran tactile/servo Mitsubishi, codeur OMRON) déterminent directement le temps de bon fonctionnement. Pour une utilisation industrielle 24 heures sur 24, les pièces électriques sans marque entraînent des temps d'arrêt fréquents et des coûts de maintenance élevés.
Machine à double tête vs machine à tête simple
Verdict : si votre volume mensuel est stable et en croissance, la double tête offre le coût par tube le plus bas. Si vous ne produisez que de petites séries, une machine à tête simple suffit.

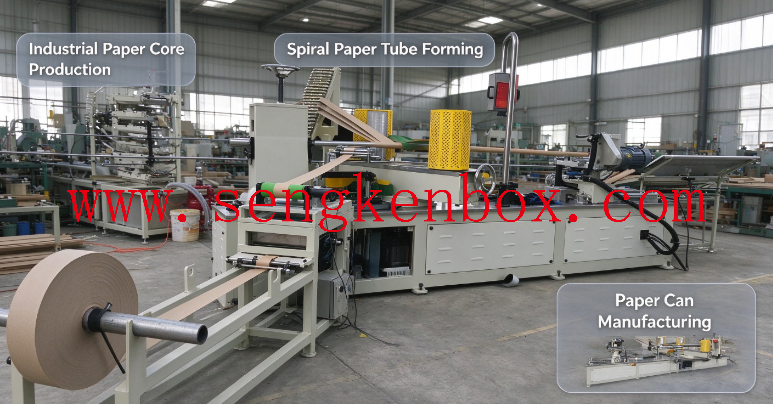

Scénarios d'application
- Mandrins en carton industriels — mandrins pour ruban adhésif, mandrins pour film plastique, tubes pour fil textile, mandrins pour rouleaux d'étiquettes
- Boîtes en carton d'emballage — boîtes alimentaires, tubes cadeaux, emballages cylindriques cosmétiques
- Autres produits spiralés — tuyaux en carton spiralés pour la construction, l'imprimerie et l'industrie générale
Personnalisation, délai et service après-vente
- Moules personnalisés : les moules sont interchangeables ; les fournisseurs peuvent ajuster les moules et les configurations partielles pour s'adapter à vos tailles de tubes cibles. Envoyez votre diamètre intérieur requis, l'épaisseur de paroi, les couches de papier et la production attendue pour obtenir une proposition.
- Délai : le délai de production est négociable et confirmé dans le devis — demandez toujours le planning actuel avant de commander.
- Service après-vente : confirmez que la machine est livrée avec un manuel en anglais, des conseils d'installation/mise en service à distance, une formation des opérateurs et un approvisionnement en pièces de rechange. Les fournisseurs directs d'usine peuvent fournir des vidéos et des photos de tests de fonctionnement avant l'expédition.
FAQ
Q1 : Quels types de papier cette machine peut-elle utiliser ?
Du papier kraft, et généralement 3 à 6 couches de bandes de papier. Le support de cirage/encollage du papier intérieur prend en charge les traitements de surface spéciaux.
Q2 : Comment changer la taille du tube ?
Remplacez le moule et ajustez l'angle d'hélice. Des jeux de moules pour différents diamètres sont fournis ; confirmez les moules inclus lors de la commande.
Q3 : Combien d'ouvriers sont nécessaires ?
1 à 3 opérateurs pour toute la ligne, y compris l'alimentation et l'emballage.
Q4 : La machine est-elle prête à produire dès son arrivée ?
L'ensemble standard comprend l'unité de formage principale, la table de réception, le moule, le support d'encollage du papier extérieur, le support de cirage/encollage du papier intérieur, le présentoir à papier, la boîte à outils, les courroies et les pièces de rechange. Après l'installation et la mise en service avec des conseils à distance, la production peut démarrer.
Q5 : Quel est votre délai de livraison et vos conditions de paiement ?
Le délai est confirmé par devis et est négociable ; les conditions de paiement suivent le contrat convenu. Contactez-nous avec vos exigences pour obtenir un devis actualisé.
Q6 : Prenez-vous en charge la personnalisation ?
Oui. Les moules et les configurations partielles peuvent être ajustés en fonction du diamètre de tube cible, de l'épaisseur de paroi et des couches. Envoyez-nous votre fiche technique pour évaluation.
Conclusion

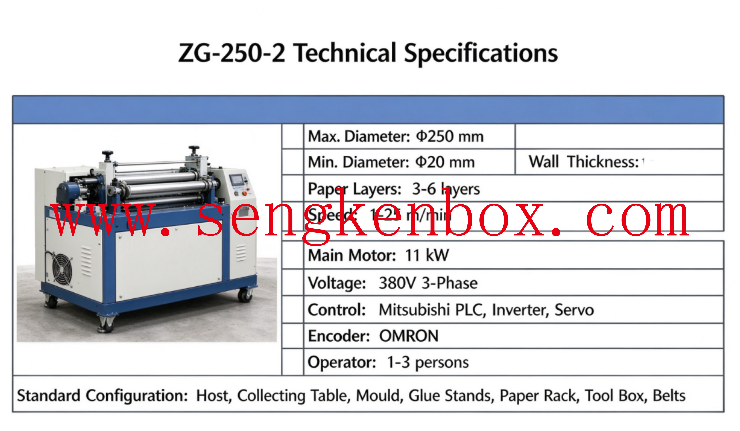

La machine de tubes en papier spiraux CNC ZG-250-2 (double tête, Φ20–250 mm, 3–6 couches, 1–25 m/min) couvre la plupart des besoins de production de rubans, de films, de textiles et de boîtes d'emballage avec seulement 1 à 3 opérateurs. Les facteurs déterminants sont la qualité de la colle, la méthode de coupe et la stabilité de la commande électrique — vérifiez d'abord ces trois points, puis comparez la capacité et la plage de moules.
Envoyez-nous le diamètre intérieur de tube cible, l'épaisseur de paroi, les couches de papier et la vitesse de production attendue. Notre équipe d'ingénieurs vous fournira une proposition et un devis professionnels.
